架构图中的东西南北流量

可视化与标准化的重要性

从前车马邮件都慢，爱情像慢电影，而现在信息传播和协作节奏已大不相同——同样的，制图工具的变化也改变了我们展示系统的方式。

过去教科书和工程图多为严格规范的手工绘制，风格统一、标注清晰。如今我们有了 Miro^[1] 、Figma^[2] 、Mural^[3] ，以及开源的 Excalidraw^[4] 、Tldraw^[5] ，和国内的 Processon^[6] 之类的在线画布工具（链接见上文）。这些工具降低了协作门槛，但“工具易得、图能否被人读懂”仍取决于制图者是否遵循标准与约定。

非标准化的架构图会带来沟通成本和风险：误用图标、调用关系画错、层次不清、责任边界模糊，都会导致实现偏差，严重时甚至造成生产事故。因此在画架构图时，明确参与者（谁发起、谁被调用、哪些是第三方）、数据和控制流向、以及图示约定，比花哨的样式更重要。

东西流量（East–West）与南北流量（North–South）

这两个术语源自网络/系统架构图的约定：图的顶部（North）通常表示外部世界或客户端，底部（South）通常表示核心或后端基础设施。垂直方向上的流动（外部⇄内部）称为“南北流量”；而同一层级、横向相邻服务之间的流量称为“东西流量”。

要点总结：

• 东西流量：服务间的内部通信，关心的是低延迟、低抖动、稳定的内部带宽、服务发现与治理等；在高性能计算、分布式训练和数据库同步场景中尤其敏感。
• 南北流量：外部客户端与服务端之间的交互，侧重带宽、边界安全（防火墙、WAF）、鉴权、限流/熔断与可用性保障。

对比（精简）

把东西流量想成系统的“血液循环”，把南北流量想成系统的“呼吸/进出门”有助于把握两者在设计与运维上的侧重点。

在架构图中如何使用这些概念

• 在画图时用一致的方向与层次来区分“边界”（north/south）和“内部”（east/west）。
• 对于高频、低延迟的东西流量，标注路径的延迟要求、带宽或协议（例如 gRPC、RDMA、内部消息队列）。
• 对于南北流量，强调边界安全、鉴权方式、流量入口（API 网关、负载均衡器、CDN）以及限流策略。
• 在图例（legend）里列出常用图标与约定，团队内建立制图规范并在 PR/评审时检查。

架构图示例（说明）

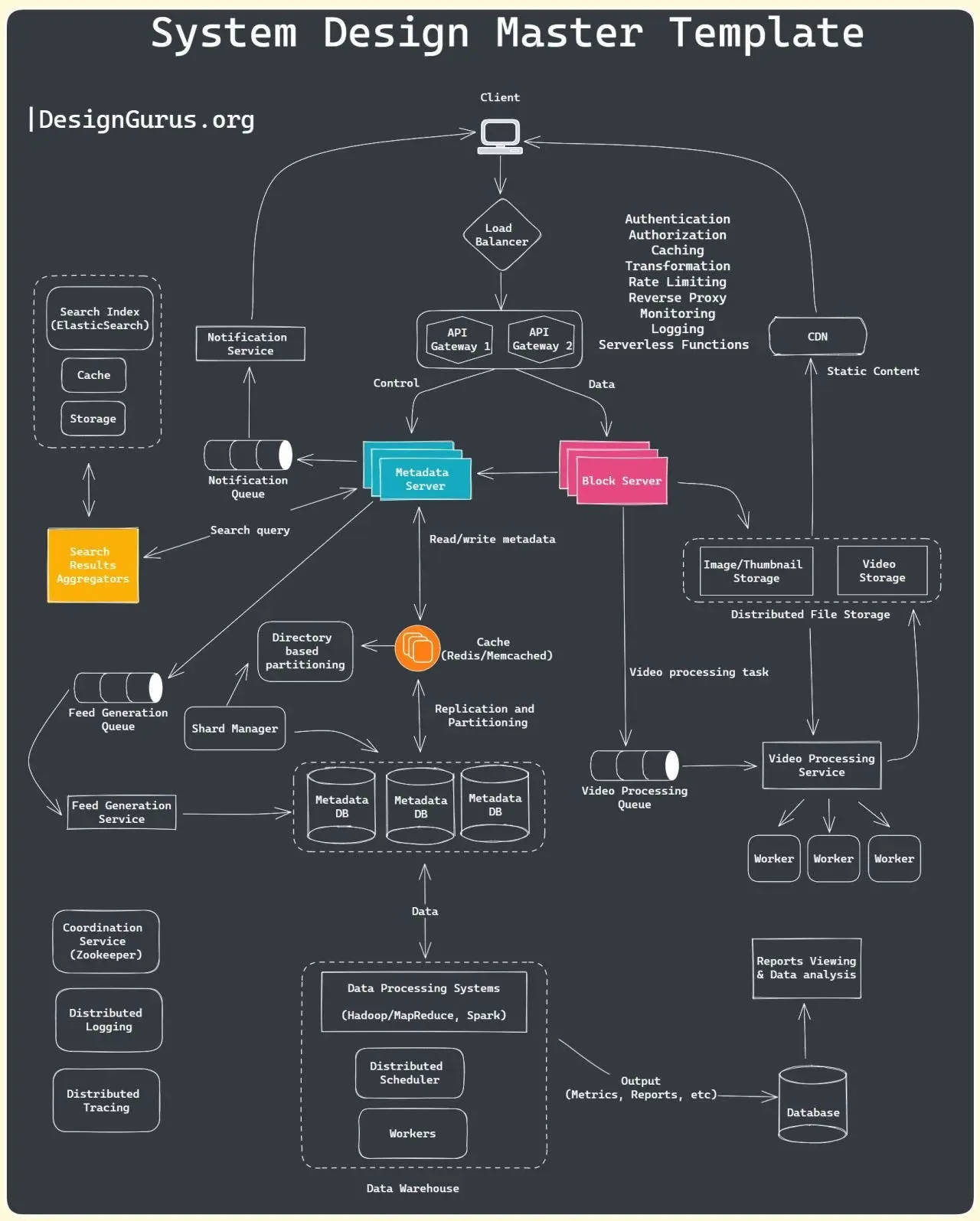

System Design Master template

上图（System Design Master template）展示了典型的分层视图：顶部为客户端/外部接入，中间为应用与服务层，底部为数据与第三方系统。沿垂直方向我们能看到南北流量的入口与出口；在服务层内部，不同组件之间的交互即东西流量。

techtribes.js

另一个示例（Techtribes.js 的容器级架构图）则强调容器/服务之间的依赖关系——这些更多属于东西流量范畴，而外部服务（如第三方 API）则属于南北方向的交互。

小结

理解并在架构图中明确区分东西流量与南北流量，有助于：

1. 更清晰地表达责任边界与调用链路；
2. 针对不同流量类型采取恰当的优化和保障措施（例如延迟优化 vs 安全/带宽防护）；
3. 在团队内形成统一的制图规范，减少沟通误解。

在下次绘制架构图时，把“流量方向”当成一条显性的维度：它会让设计更明晰，讨论更高效。
